Descripción del producto

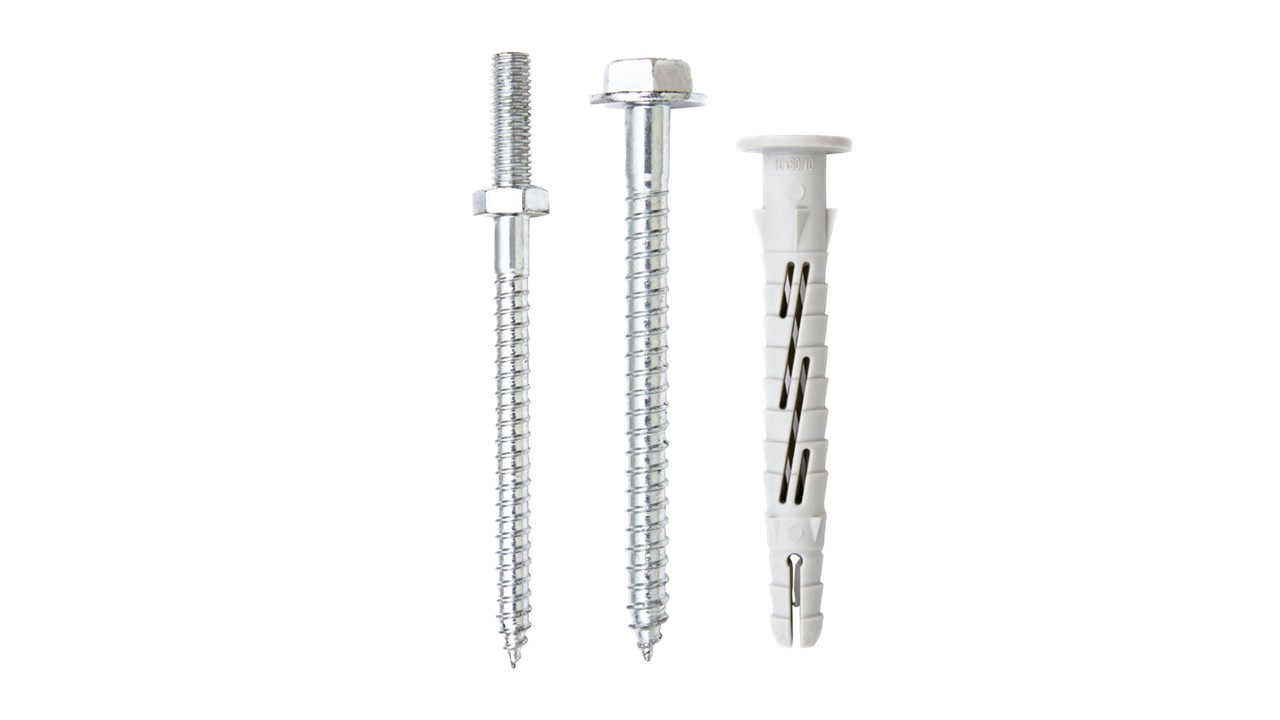

El Taco MU-X es un taco universal, destinado para fijaciones en materiales huecos, macizos y placas Drywall. Ideal para fijaciones de fachadas, aire acondicionado, escuadras, rejillas, entre otros. Walsywa ofrece el taco MU-X junto con el tornillo o el espárrago, disponible en las medidas 8mm y 10mm.
Tabla técnica
| Seleccionar | Código | Descripción | Diámetro de la varilla (mm) | Diámetro del taladro (mm) | Diámetro de la broca (mm) | Llave (mm) | Profundidad de la embutición (mm) | Profundidad de incrustación (mm) | Espesor a fijar (mm) | Carga de trabajo (kgf) |
|---|---|---|---|---|---|---|---|---|---|---|
| 365060 | MU-Ø 8x80 COM PRIS | 6,0 / 6,0 | 8 | 9 | 10 | 90 | 70 | 10 | 200 | |
| 365061 | MU-Ø 10x80 COM PRIS | 7,0 / 8,0 | 10 | 11 | 13 | 90 | 70 | 10 | 250 | |
| 365062 | MU-Ø 8x80 COM PARAF | 6,0 | 8 | 9 | 10 | 90 | 70 | 10 | 200 | |
| 365063 | MU-Ø 8x100 COM PARAF | 6,0 | 8 | 9 | 10 | 90 | 70 | 30 | 200 | |
| 365064 | MU-Ø 8x120 COM PARAF | 6,0 | 8 | 9 | 10 | 90 | 70 | 50 | 200 | |
| 365065 | MU-Ø 10x80 COM PARAF | 7,0 | 10 | 11 | 13 | 90 | 70 | 10 | 250 | |
| 365066 | MU-Ø 10x100 COM PARAF | 7,0 | 10 | 11 | 13 | 90 | 70 | 30 | 250 | |
| 365067 | MU-Ø 10x120 COM PARAF | 7,0 | 10 | 11 | 13 | 90 | 70 | 50 | 250 | |
| 365068 | MU-Ø 10x140 COM PARAF | 7,0 | 10 | 11 | 13 | 90 | 70 | 70 | 250 |
CARACTERÍSTICAS TÉCNICAS
- Diseñado para diferentes tipos de aplicaciones en diferentes sustratos;
- Puede ser aplicado en materiales base macizos (fijación por expansión) o huecos (fijación por lazo);
- Producido en poliamida (nylon);
- Fijación pasante, a través de la pieza;
- Soporta altas cargas;
- Geometría que previene la corrosión galvánica (efecto pila);
- Ofrecido con taco y tornillo hexagonal con brida o espárrago;
- Ejemplos de fijaciones: fachadas, aire acondicionado, escuadras, rejillas, entre otros.
- Acompaña tornillo o espárrago.

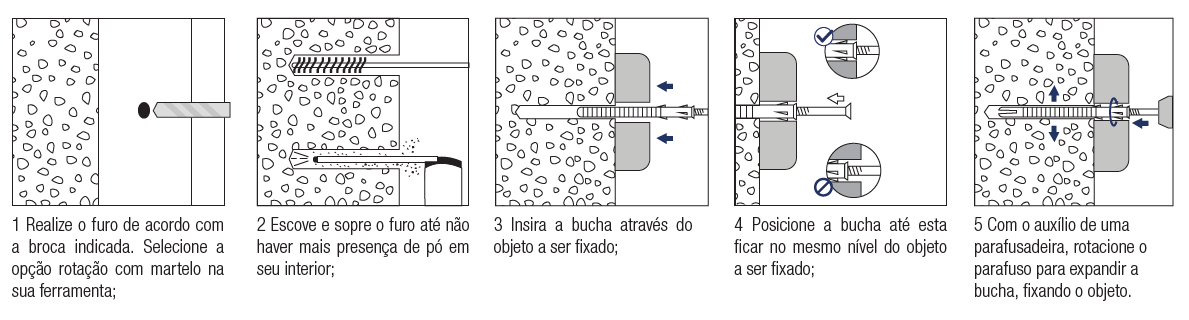

INSTRUCCIONES DE APLICACIÓN
Imagem 01:1 Realice la perforación de acuerdo con la broca indicada. Seleccione la opción de rotación con martillo en su herramienta;
Imagem 02: 2 Limpie y sople el orificio hasta que no haya más presencia de polvo en su interior;
Imagem 03: 3 Inserte el taco a través del objeto a ser fijado;
Imagem 04: 4 Posicione el taco hasta que este quede en el mismo nivel del objeto a ser fijado;
Imagem 05: 5 Con la ayuda de un atornillador, rotacione el tornillo para expandir el taco, fijando el objeto.
Solicitar presupuesto
TACO MU-X
Materiales base
-
Concreto
-
Bloco oco
-
Pedra
-
Drywall
-
Placa cimentícia
-
Painel wall
-
Madeira
-
OSB
-
Aço Estrutural
-
Telha metálica
-
Alumínio
-
Guias e montante
