ANCLAJE QUÍMICO DE INYECCIÓN WQE 600

Descripción del Producto

El Anclaje Químico de Inyección WQE 600 es un sistema adhesivo de fijación bicomponente en epoxi. Se puede utilizar con barras de refuerzo o vástago roscado en hormigón agrietado, hormigón no agrietado, piedras naturales y mampostería maciza. El WQE 600 está indicado para aplicaciones estructurales, incluso en ambientes extremos como en áreas con presencia de cloro o regiones litorales.

CARACTERÍSTICAS TÉCNICAS

  • Curación lenta que permite pequeños ajustes;
  • Adecuado para aplicaciones en hormigón macizo, mampostería maciza y piedra natural;
  • Aplicable en agujeros secos, húmedos y sumergidos;
  • Aplicado con espárragos estándar, vástagos roscados y barras de refuerzo;
  • Fijación de alta resistencia (estructural) para cargas estáticas y dinámicas;
  • Se puede aplicar en todas las direcciones;
  • Ideal para arranques con barras de refuerzo, recuperación y refuerzo estructural;
  • No crea tensión en el hormigón, lo que permite menores distancias entre las fijaciones;
  • Utiliza aplicador específico Walsywa para 600 ml;
  • El envase se puede reutilizar con el cambio del pico mezclador.
  • Alta resistencia a productos químicos y a la intemperie;

EJEMPLOS DE APLICACIÓN

  • Refuezos estructurales;
  • Recuperación estructural;
  • Consolas;
  • Arranques;
  • Pared de diafragma;
  • Fijación de barras de anclaje;
  • Fijación de escaleras, rejas y portones

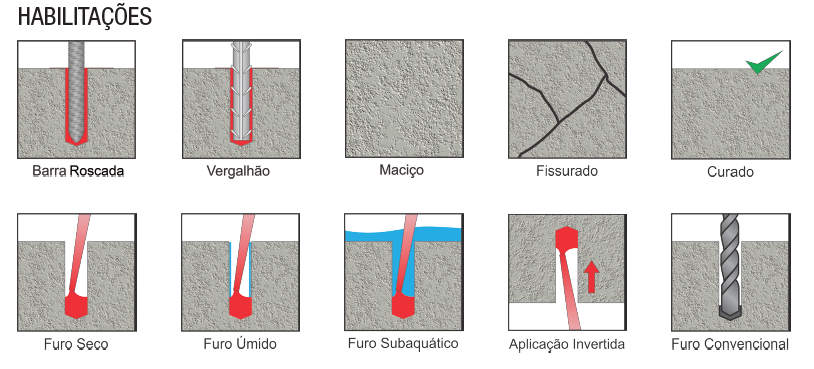

HABILITACIONES

Figura01: Habilitaciones Vástago Roscado

Figura02: Barra de refuerzo

Figura03: Macizo

Figura04: Agrietados

Figura05: Curado

Figura06: Agujero Seco

Figura07: Agujero Húmedo

Figura08: Agujero Subacuático

Figura09: Aplicación Invertida

Figura10: Agujero Convencional

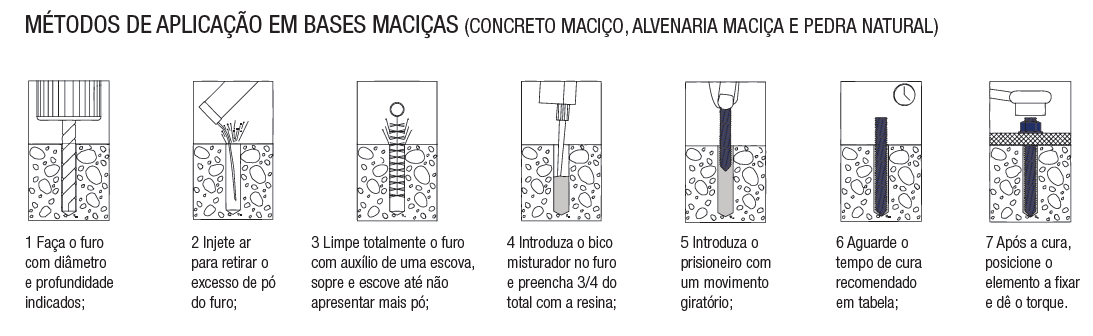

INSTRUCCIONES DE APLICACIÓN

Figura01: Métodos de aplicación en bases macizas (hormigón macizo, mampostería maciza y piedra natural) 1 Haga el agujero con diámetro y profundidad indicados;

Figura02: 2 Inyectar aire para eliminar el exceso de polvo del agujero;

Figura03: 3 Limpie completamente el agujero con ayuda de un cepillo, sople y cepille hasta que no haya más polvo;

Figura04: 4 Inserte el pico mezclador en el agujero y rellene ¾ del total con la resina;

Figura05: 5 Introduzca el espárrago con un movimiento rotatorio;

Figura06: 6 Espere el tiempo de cura recomendado en la tabla;

Figura07: 7 Después de la curación, coloque el elemento a fijar y dé el torque.

DATOS TÉCNICOS PARA INSTALACIÓN EN HORMIGÓN MACIZO

Fijaciones de vástagos roscados

Diámetro de la barra – Do (pol) Agujero (mm) Torque de instalación (N.m) Carga de tracción –  (kgf) Aplicaciones** 600 ml
Diámetro – Df Profundidad – hef
5/16″ 10 80 10 2.753 120
3/8″ 12 90 20 3.874 85
1/2″ 14 110 40 5.710 50
5/8″ 18 125 60 8.361 28
3/4″ 24 170 120 13.052 10
1″ 28 210 150 17.743 6



Fijación de barras de refuerzo

Diámetro de las barras de refuerzo – Do Agujero (mm) Cargas de tracción – (kfg) Aplicaciones** 600 ml
Diámetro – Df Profundidad – hef
8 mm 12 80 2.141 85
10 mm 14 90 3.059 60
12 mm 16 110 4.588 40
16 mm 20 125 6.730 26
20 mm 24 170 10.401 14
25 mm 32 210 14.785 5

*Última carga de la resina de hormigón de 20 MPa. Valores obtenidos junto con los parámetros descritos en las respectivas tablas. Para aplicaciones prácticas se debe utilizar un coeficiente de seguridad (vér la página 49).

** Número de aplicaciones por tubo en condiciones óptimas de instalación.

TIEMPOS DE TRABAJO

Temperatura del material base Tiempo de manipulación Tiempo de cura
5 °C 180 min. 50 h
10 °C 120 min. 24 h
20 °C 30 min. 10 h
30 °C 20 min. 6 h
40 °C 12 min. 4 h

OBSERVACIONES

  • «Tiempo de manipulación» es el tiempo en que es posible manipular el producto despuésde mezclado;
  • «Tiempo de cura» es el tiempo en que la resina «se seca» totalmente y es capaz de recibircargas;
  • Los ensayos de arranque se realizarán 24 horas después del tiempo final de curación;
  • Después del curado, se debe mantener en temperatura ambiente de hasta 40°C;

PUNTOS IMPORTANTES

  • No cortar el pico mezclador;
  • Limpiar el agujero correctamente como se explica en el método de aplicación en base masiva;
  • En el momento de la aplicación, el tubo debe estar con la temperatura dentro de los límites de 5°C a 25°C;
  • No aplicar el producto en agujeros hechos con sierra diamantada. Para esta aplicación, utilize los anclajes WQE 500 o WQE 500 Plus;
  • Cualquier pregunta, póngase en contacto con el departamento técnico en el teléfono 0800 105024.
