ANCLAJE QUÍMICO DE INYECCIÓN WQI 44

Descripción del Producto

El Anclaje Químico WQI 44 es un sistema adhesivo de fijación bicomponente en viniléster. Es un producto extremadamente versátil y, cuando se emplea en conjunto con vástago roscado, atiende a diversas situaciones de fijación en bases macizas y huecas.

CARACTERÍSTICAS TÉCNICAS

  • Cura rápida;
  • Aplicable en agujeros secos y húmedos;
  • No gotea (aplicable en agujeros en el techo);
  • Aplicado con espárragos estándar y vástagos roscados;
  • Fijación de alta resistencia y fiabilidad;
  • Cumple con las cargas estáticas y dinámicas;
  • Indicado para aplicaciones en bases macizas y huecas (con ayuda de protección);
  • No crea tensión en el hormigón, lo que permite menores distancias entre las fijaciones;
  • Utiliza aplicador para sellador para 300 ml y aplicador Walsywa para 345 ml.

EJEMPLO DE APLICACIONES

  • Fijaciones de estructuras metálicas en general;
  • Fijación de máquinas y equipos;
  • Fijación de los guardacuerpos;
  • Fijación de barras de anclaje;
  • Fijación de pasamanos, rejas y portones.

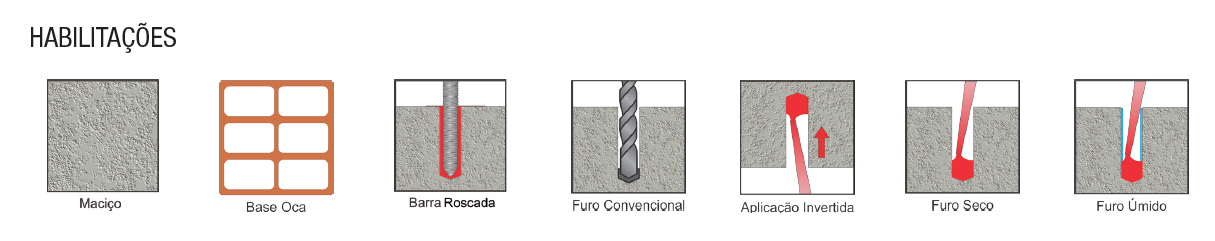

HABILITACIONES

Figura01: Habilitaciones Macizo

Figura02: Base Hueca

Figura03: Vástago Roscado

Figura04: Agujero Convencional

Figura05: Aplicación Invertida

Figura06: Agujero Seco

Figura07: Agujero Húmedo

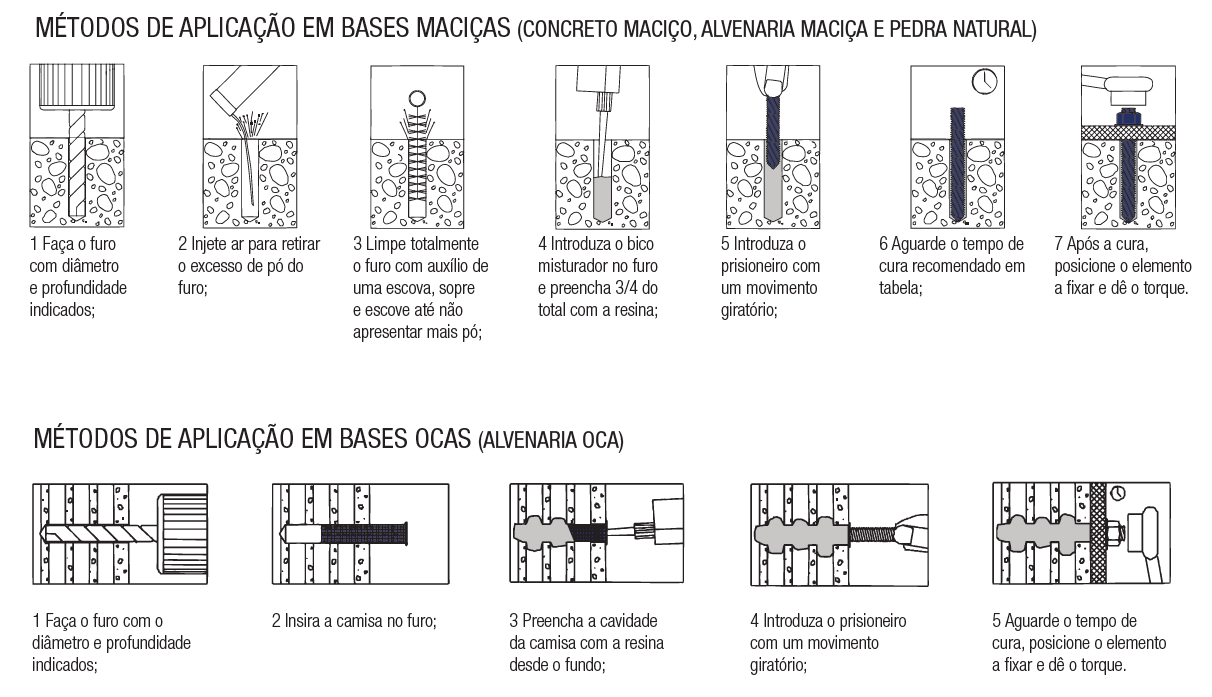

INSTRUCCIONES DE APLICACIÓN

Figura01: Métodos de aplicación en bases macizas (hormigón macizo, mampostería maciza y piedra natural) 1 Haga el agujero con diámetro y profundidad indicados;

Figura02: 2 Inyectar aire para eliminar el exceso de polvo del agujero;

Figura03: 3 Limpie completamente el agujero con ayuda de un cepillo, sople y cepille hasta que no haya más polvo;

Figura04: 4 Inserte el pico mezclador en el agujero y rellene ¾ del total con la resina;

Figura05: 5 Introduzca el espárrago con un movimiento rotatorio;

Figura06: 6 Espere el tiempo de cura recomendado en la tabla;

Figura01: Métodos de aplicación en bases huecas (mampostería hueca) 1 Haga el agujero con diámetro y profundidad indicados;

Figura02: 2 Inserte la protección en el agujero;

Figura03: 3 Llene la cavidad de la protección con la resina desde el fondo;

Figura04: 4 Introduzca el espárrago con un movimiento rotatorio;

Figura05: 5 Espere el tiempo de curación, posiciones el elemento a fijar y dé el torque.

Figura07: 7 Después de la curación, coloque el elemento a fijar y dé el torque.

DATOS TÉCNICOS PARA INSTALACIÓN EN HORMIGÓN MACIZO

Fijación de vástagos roscados

Diámetro del vástago roscado – D0 (pol.) Agujero (mm) Torque de instalación (N.m) Carga de tracción* (kgf) Aplicaciones**
Diámetro – Df Profundidad – hef 300ml 345ml
5/16″ 10 80 10 1882 60 69
3/8″ 12 90 20 2492 37 43
1/2″ 14 110 40 3655 27 31
5/8″ 18 125 80 5539 14 16
3/4″ 24 170 120 9416 5 6
1″ 28 210 160 13959 3 4

*Última carga de la resina de hormigón de 30 MPa. Valores obtenidos junto con los parámetros descritos en las respectivas tablas. Para aplicaciones prácticas se debe utilizar un coeficiente de seguridad (vér la página 49).

** Número de aplicaciones por tubo en condiciones óptimas de instalación.

TIEMPO DE TRABAJO

Tiempos de trabajo Tiempo de manipulación Tiempo de cura
10 – 14 oC 20 min. 100 min.
15 – 19 oC 15 min. 80 min.
20 – 29 oC 6 min. 45 min.
30 – 34 oC 4 min. 25 min.
35 – 39 oC 2 min. 20 min.

OBSERVACIONES

  • «Tiempo de manipulación» es el tiempo en que es posible manipular el producto después de mezclado
  • «Tiempo de cura» es el tiempo en que la resina «se seca» totalmente y es capaz de recibir cargas;
  • Los ensayos de arranque se realizarán 24 horas después del tiempo final de curación;
  • Después del curado, se debe mantener en temperatura ambiente de hasta 40°C;
  • Para conocer la carga final por tracción y cizallamiento de los vástagos roscados, ver la pagina 89.

PUNTOS IMPORTANTES

  • Antes de utilizar el tubo de 300 ml, se cortará el embalaje plástico por debajo del clip;
  • No cortar el pico mezclador;
  • Limpiar el agujero correctamente como se explica en el método de aplicación en base masiva;
  • En el momento de la aplicación, el tubo debe estar con la temperatura entre 5°C y 40°C;
  • No aplicar el producto en agujeros hechos con sierra diamantada. Para esta aplicación, utilize los anclajes WQE 500 o WQE 500 Plus;
  • No pegar barras de refuerzo de nervadura con este producto. Para esta aplicación, utilize los anclajes WQI 44 Plus, WQE 500, WQE 600 o WQE 500 Plus;
  • Cualquier pregunta, póngase en contacto con el departamento técnico en el teléfono

0800 105024.
