Descripción del producto
El Perno Alfa, es un perno de expansión por torque, ideal para montajes pasantes, donde el perno necesita pasar por dentro del agujero de la pieza a ser fijada antes del torque final. Walsywa ofrece este perno en un diámetro de 3/16” a 5/8” .
Tabla técnica
| Seleccionar | Código | Descripción | Diámetro de la rosca A pol | Diámetro del agujero B pol | Profundidad del agujero C mm | Longitud del perno D mm | Carga media tracción (arranque) kgf | Cargas medias (cizallamiento) kgf |
|---|---|---|---|---|---|---|---|---|
| 470570 | AFW 3/16" x 40 | 3/16" | 1/4" | 26 | 40 | 850 | 510 | |
| 470571 | AFW 3/16" x 65 | 3/16" | 1/4" | 26 | 65 | 850 | 510 | |
| 470572 | AFW 1/4" x 45 | 1/4" | 5/16" | 28 | 45 | 1220 | 900 | |
| 470573 | AFW 1/4" x 70 | 1/4" | 5/16" | 28 | 70 | 1220 | 900 | |
| 470574 | AFW 5/16" x 55 | 5/16" | 3/8" | 36 | 55 | 1630 | 1340 | |
| 470575 | AFW 5/16" x 80 | 5/16" | 3/8" | 36 | 80 | 1630 | 1340 | |
| 470576 | AFW 5/16" x 105 | 5/16" | 3/8" | 36 | 105 | 1630 | 1340 | |
| 470577 | AFW 3/8" x 65 | 3/8" | 1/2" | 44 | 65 | 2650 | 1950 | |
| 470578 | AFW 3/8" x 80 | 3/8" | 1/2" | 44 | 80 | 2650 | 1950 | |
| 470579 | AFW 3/8" x 110 | 3/8" | 1/2" | 44 | 110 | 2650 | 1950 | |
| 470580 | AFW 1/2" x 75 | 1/2" | 5/8" | 53 | 75 | 3030 | 3380 | |
| 470581 | AFW 1/2" x 90 | 1/2" | 5/8" | 53 | 90 | 3030 | 3380 | |
| 470582 | AFW 1/2" x 120 | 1/2" | 5/8" | 53 | 120 | 3030 | 3380 | |
| 470583 | AFW 1/2" x 130 | 1/2" | 5/8" | 53 | 130 | 3030 | 3380 | |
| 470584 | AFW 1/2" x 170 | 1/2" | 5/8" | 53 | 170 | 3030 | 3380 | |
| 470585 | AFW 5/8" x 80 | 5/8" | 3/4" | 55 | 80 | 3250 | 5520 | |
| 470586 | AFW 5/8" x 125 | 5/8" | 3/4" | 55 | 120 | 3250 | 5520 | |
| 470587 | AFW 5/8" x 175 | 5/8" | 3/4" | 55 | 175 | 3250 | 5520 |
Cargas obtenidas en hormigón de resistencia de 30 MPa.
CARACTERÍSTICAS TÉCNICAS
- Medidas nominales de 3/16” a 5/8”;
- Ofecido con pin cónico, chaqueta, tuerca y arandela;
- Acabado cincado brillante;
- Indicado para aplicaciones en concreto, en las fijaciones donde las cargas aplicadas son de media intensidad y estáticas;
- Se puede aplicar con montaje pasante por la pieza a fijar.
INSTRUCCIONES DE APLICACIÓN

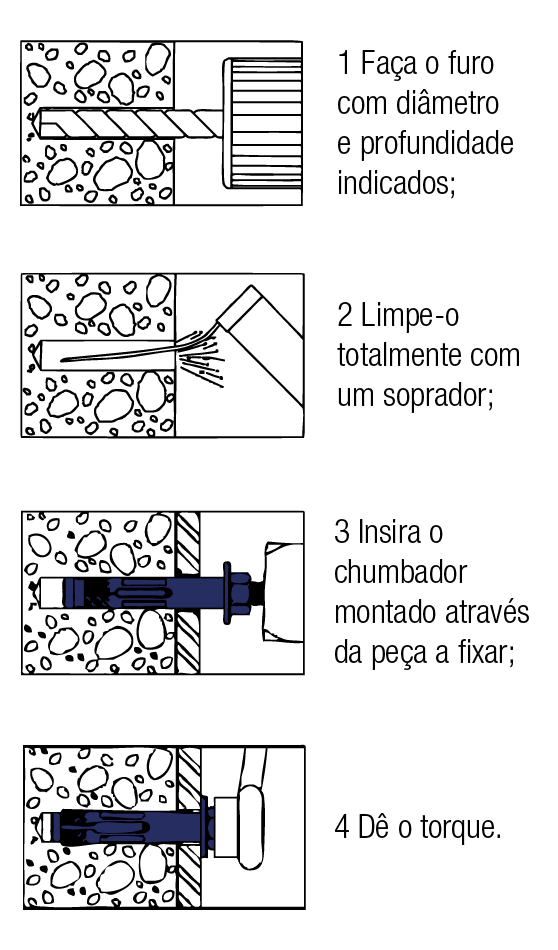

Figura01: 1 Haga el agujero con el diámetro y la profundidad indicados;
Figura02: 2 Limpie completamente con un soplador;
Figura03: 3 Inserte el perno montado a través de la pieza a fijar;
Figura04: 4 Dé el torque.
