Você sabia que a distância entre chumbadores mecânicos pode definir o sucesso ou o fracasso de uma fixação? Mais do que um detalhe técnico, esse fator é determinante para garantir segurança, durabilidade e desempenho máximo em obras de pequeno, médio e grande porte.

Por que a distância entre chumbadores é tão importante?

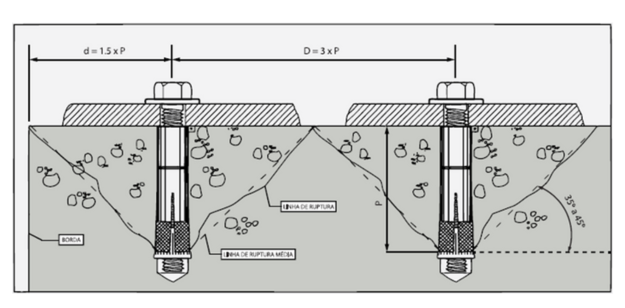

Quando um chumbador é submetido a um esforço de tração, ele gera no concreto o chamado cone de tensão. O raio desse cone equivale a aproximadamente 1,5 vez a profundidade de embutimento do chumbador.

Se esses cones se sobrepõem ou chegam até a borda do concreto, a fixação perde resistência e pode comprometer toda a aplicação.

Por isso, existe a chamada distância crítica de instalação, que deve ser respeitada em duas situações principais:

• Entre dois chumbadores: no mínimo 3 vezes a profundidade de embutimento.
• Entre o chumbador e a borda do concreto: no mínimo 1,5 vez a profundidade de embutimento.

Seguindo esses parâmetros, cada chumbador entrega a resistência máxima indicada em catálogo, garantindo mais confiança e eficiência na obra.

Além disso, é essencial observar a distância mínima entre chumbadores e também entre chumbadores e bordas do concreto para evitar o fendilhamento (formação de trincas).

Exemplo prático da aplicação de um chumbador Walsywa.

Vamos a um caso real.

Na aplicação de um chumbador Walsywa CB 12300, com embutimento efetivo de 50 mm:

• A distância mínima entre dois chumbadores deve ser de 150 mm.
• Já em relação à borda do concreto, a distância mínima é de 75 mm.

E o que acontece se a distância correta não for respeitada?Neste caso ocorrerá uma interpolação entre os cones de tensão, o que provocará uma redução significativa na resistência dos chumbadores.

Distância mínima entre chumbadores mecânicos

Além das medidas citadas, também é essencial respeitar outros fatores que evitam falhas por fendilhamento (trincas), que são:

• O valor mínimo de distância à borda (cmin);
• O espaçamento mínimo entre chumbadores (smin) e;
• A espessura mínima do elemento de concreto (hmin).

Esses valores devem ser sempre verificados no catálogo técnico do fabricante. Por isso, exija a tabela de cargas dos chumbadores que você utiliza. Essa prática simples garante qualidade e segurança em qualquer aplicação.

Existe norma técnica sobre espaçamento de chumbadores? Sim. Esses parâmetros são definidos pela Recomendação ABECE 007:2022 Projeto de Fixações com Chumbadores Mecânicos Pré-Instalados e Pós-instalados em Elementos de Concreto

Isso significa que, ao escolher um fornecedor confiável, você garante não só a qualidade do produto, mas também a conformidade com normas técnicas reconhecidas.

Conclusão: Walsywa referência em fixação no Brasil há mais de 60 anos.

Respeitar as distâncias corretas de aplicação de chumbadores é fundamental para garantir segurança, durabilidade e desempenho máximo das fixações. A Walsywa é referência em fixação no Brasil há mais de 60 anos, oferecendo soluções completas e seguras para diferentes aplicações na construção civil. Todos os nossos chumbadores contam com informações técnicas detalhadas, garantindo que projetistas, engenheiros e instaladores tenham o suporte necessário para realizar aplicações confiáveis e de alto desempenho.

Garanta a máxima resistência das suas fixações. Entre em contato com a Walsywa e conheça as soluções ideais para sua obra.
