PINO CONECTOR STUD BOLT
Descrição do produto
O pino conector de cisalhamento Stud Bolt Walsywa é produzido conforme a norma internacional AWS D1.1. Prático, seguro e ágil, é essencial na integração entre estruturas mistas de aço-concreto como lajes “Steel Deck”, absorvendo e transferindo parte dos esforços de cisalhamento para a estrutura metálica do empreendimento.

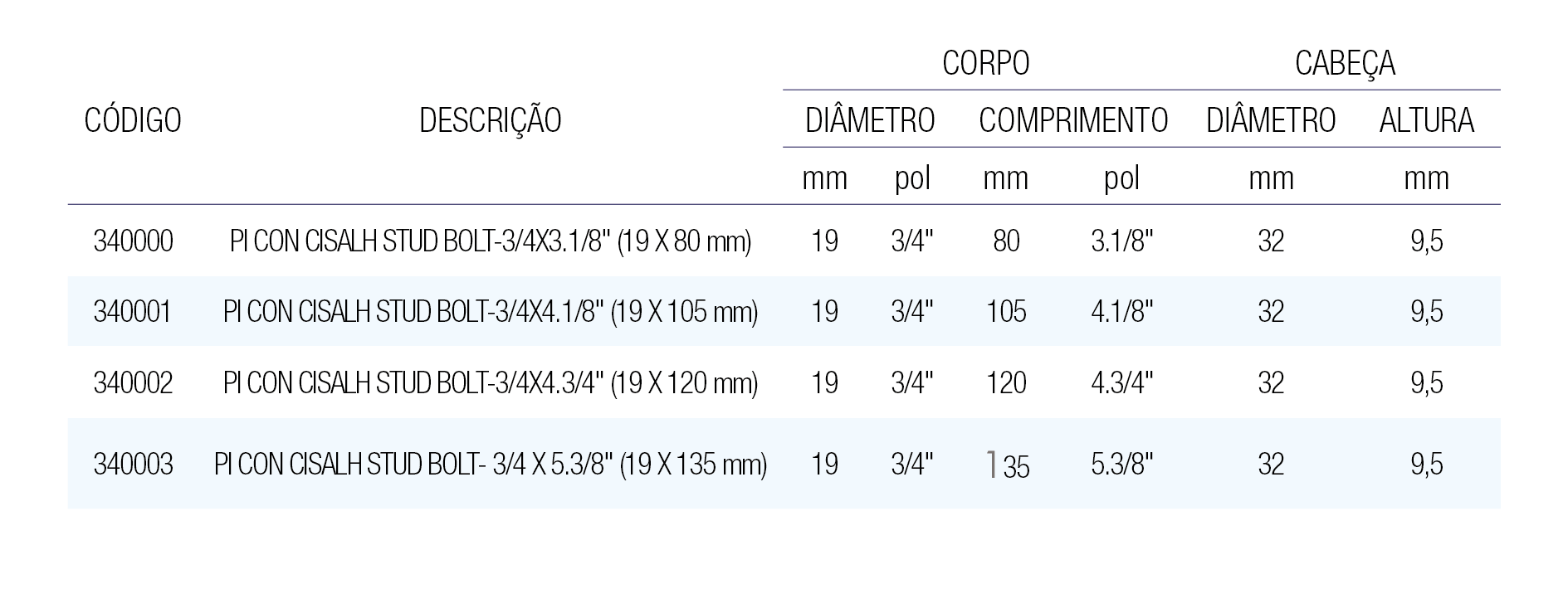

Tabela técnica
| Selecionar | Código | Descrição | Corpo Diâmetro mm | Corpo Diâmetro pol. | Corpo Comprimento mm | Corpo Comprimento pol. | Cabeça Diâmetro mm | Cabeça Altura mm |
|---|---|---|---|---|---|---|---|---|
| 340000 | PI CON CISAHL STUD BOLT - 3/4 x 3.1/8" (19 x 80 mm) | 19 | 3/4" | 80 | 3.1/8" | 32 | 9,5 | |
| 340001 | PI CON CISAHL STUD BOLT - 3/4 x 4.1/8" (19 x 105 mm) | 19 | 3/4" | 105 | 4.1/8" | 32 | 9,5 | |
| 340002 | PI CON CISAHL STUD BOLT - 3/4 x 4.3/4" (19 x 120 mm) | 19 | 3/4" | 120 | 4.3/4" | 32 | 9,5 | |
| 340003 | PI CON CISAHL STUD BOLT - 3/4 x 5.3/8" (19 x 135 mm) | 19 | 3/4" | 135 | 5.3/8" | 32 | 9,5 |
CARACTERÍSTICAS TÉCNICAS
• Alta eficiência;
• Rápido e fácil de aplicar;
• Maior estabilidade do concreto; • Alta resistência para tensões de cisalhamento.
APLICAÇÕES
• Pontes
• Lajes Steel Deck
• Armazéns e galpões
• Estruturas metálicas
• Ligações de estruturas mistas de aço-concreto
TIPO DE SOLDAGEM
