ANCLAJE QUÍMICO DE AMPOLLA WQA

Descripción del Producto

El Anclaje Químico de Ampolla WQA es una excelente opción para la fijación de altas cargas con gran velocidad de aplicación. El sistema está compuesto por una ampolla que contiene la cantidad correcta de resina para cada fijación y un espárrago específico para esta aplicación, que posee un chaflán en el extremo a fin de promover la correcta mezcla de los componentes de la ampolla.

Descargue el Catálogo

CARACTERÍSTICAS TÉCNICAS

Ofrecidos con medidas nominales de 5/16” a 1”;
Aplicado junto con el espárrago WQA con encaje hexagonal;
Espárrago WQA ofrecido con adaptador;
Tiene alta resistencia a la tracción y es indicado para cargas dinámicas;
No crea tensiones en la base y permite menores espacios entre anclajes;
Aplicable en pozos húmedos y subacuáticos (agua dulce).

EJEMPLOS DE APLICACIÓN

Estructuras metálicas
Consolas metálicas;
Carriles y puentes rodantes;
Soporte para tuberías.

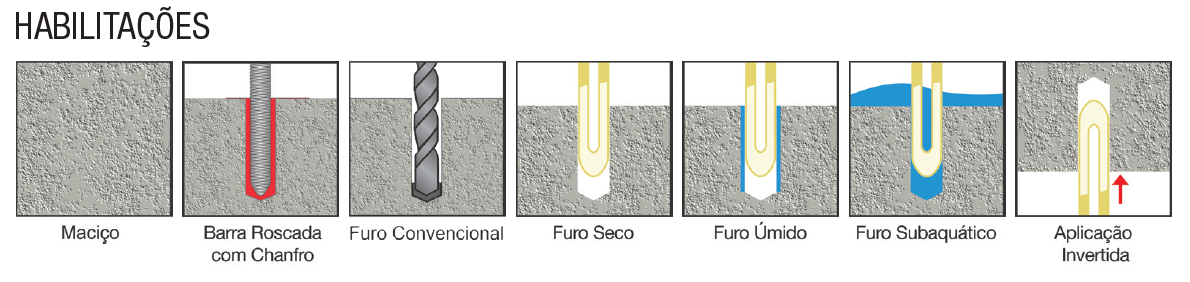

HABILITACIONES

Figura01: Habilitaciones Macizo

Figura02: Vástago Roscado con Chaflán

Figura03: Agujero Convencional

Figura03: Agujero Seco

Figura04: Agujero Húmedo

Figura05: Agujero Subacuático

Figura06: Aplicación Invertida

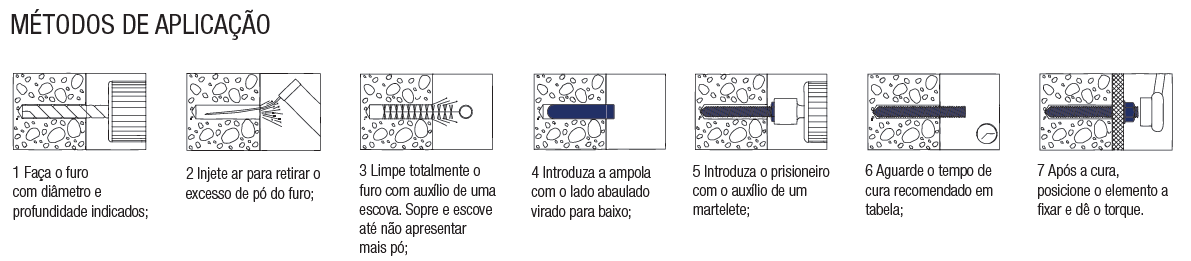

INSTRUCCIONES DE APLICACIÓN

Figura01: Métodos de aplicación 1 Haga el agujero con el diámetro y la profundidad indicados;

Figura02: 2 Inyectar aire para eliminar el exceso de polvo del agujero;

Figura03: 3 Limpie completamente el agujero con la ayuda de un cepillo. Sopre y cepille hasta no presentar más polvo;

Figura04: 4 Introduzca la ampolla con el lado abombado hacia abajo;

Figura05: 5 Introduzca el espárrago con la ayuda de un martillo;

Figura06: Espere el tiempo de cura recomendado en la tabla;

Figura07: Después de la curación, coloque el elemento a fijar y dé el torque.

DATOS TÉCNICOS PARA LA INSTALACIÓN EN BASE MACIZA

Código	470270	470271	470272	470273	470274	470275	470276
Ampolla WQA (medidas nominales)	5/16″ (M8)	3/8″ (M10)	1/2″ (M12)	5/8″ (M16)	3/4″ (M20)	1″ (M24)	1 1/4″ (M30)
Espárrago WQA (diámetro)	5/16″	3/8″	1/2″	5/8″	3/4″	1″	1 1/4″
Diámetro del agujero	10 mm	12 mm	14 mm	18 mm	24 mm	28 mm	35 mm
Profundidad del agujero	80 mm	90 mm	110 mm	125 mm	170 mm	210 mm	280 mm
Espesor del hormigón	120 mm	130 mm	140 mm	180 mm	230 mm	270 mm	340 mm
Última carga de tracción	2.771 kgf	3.597 kgf	5.276 kgf	7.327 kgf	11.324 kgf	15.132 kgf	22.049 kgf
Torque de instalación	10 N.m	20 N.m	40 N.m	80 N.m	120 N.m	180 N.m	300 N.m

*Última carga de la resina de hormigón de 30 MPa. Valores obtenidos junto con los parámetros descritos en las respectivas tablas. Para aplicaciones prácticas se debe utilizar un coeficiente de seguridad (vér la página 49).

TIEMPOS DE CURA

Temperatura del material base	Base seca	Base húmeda
5 °C	150 min	300 min
10 °C	120 min	240 min
20 °C	45 min	90 min
30 °C	20 min	40 min
40 °C	10 min	20 min

PUNTOS IMPORTANTES

Limpiar el agujero correctamente como se explicó anteriormente;
Utilizar espárrago con chaflán. Se recomienda el uso del espárrago WQA;
Cualquier pregunta, póngase en contacto con el departamento técnico en el teléfono 0800 105024.
